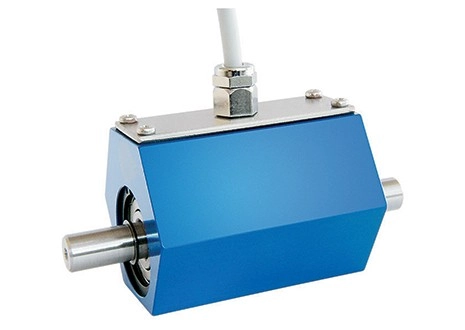

SCAIME - 회전형 토크 센서 DR2477
가격문의(상세정보 참조)
기계적 마모가 없는 비접촉식(Brushless) 회전형 토크 센서로, 장기적인 유지보수 비용을 획기적으로 줄여줍니다. 1 KHz의 빠른 응답 속도로 순간적인 변화를 포착하며, 외부 앰프 없이 PLC에 직결하는 ±5V(옵션 ±10V) 고출력 신호와 유격(백래시) 없는 평활 샤프트(Smooth shaft) 설계로 노이즈에 강한 초정밀 계측 솔루션입니다.
제품 내용
제조사: SCAIME
제품 유형: 회전형 토크 센서 (Rotary Torque Sensor)
모델명: DR2477
주요 특징
비접촉식 브러시리스(Brushless) 설계
회전부와 고정자 사이에 슬라이딩 마찰을 일으키는 브러시가 없어 마모가 발생하지 않으며, 장기적인 유지보수 비용과 관리 부담을 최소화합니다.
PLC 직결이 가능한 고출력(Active) 신호
별도의 외부 증폭기(앰프) 없이 PLC나 데이터 수집 장비(DAQ)에 바로 연결할 수 있는 ±5V (옵션 ±10V) 고출력 신호를 제공하여, 현장의 전기적 노이즈에 강하고 시스템 배선이 간편합니다.
유격 없는 평활 샤프트(Smooth Shaft) 구조
회전축에 키홈을 없앤 매끄러운 샤프트 설계를 적용하여, 정·역회전 전환이나 고속 회전 시 발생하는 유격(백래시)과 축 부위의 응력 집중을 방지합니다. (※ 설치 시 SCAIME 정밀 유연 커플링 2개 사용 권장)
1 KHz 고속 응답 및 고정밀 계측
1 KHz의 높은 차단 주파수와 1 ms 미만의 빠른 응답 속도로 순간적인 토크 변화를 실시간으로 포착합니다. 0.25%의 정확도 클래스와 ±0.05%의 뛰어난 반복 정밀도를 보장합니다.
넓은 측정 범위 및 과부하 내구성
0.2 Nm부터 200 Nm까지 폭넓은 정격 토크 모델을 지원하며, 최대 6,000 ~ 8,000 rpm의 고속 회전 공정에서도 안정적인 계측이 가능합니다. 또한 정격 토크의 150% 허용 운전 토크와 250% 이상의 파단 한계 토크를 갖추어 과부하 상황에서도 기계적 안정성이 뛰어납니다.

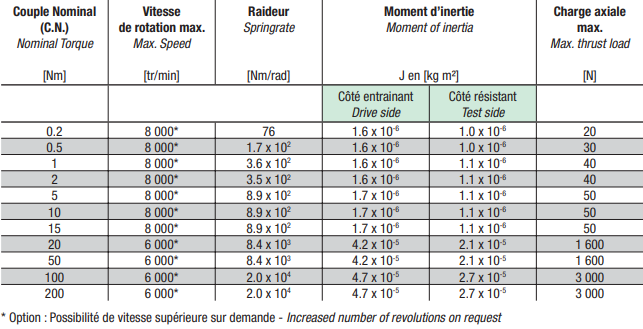

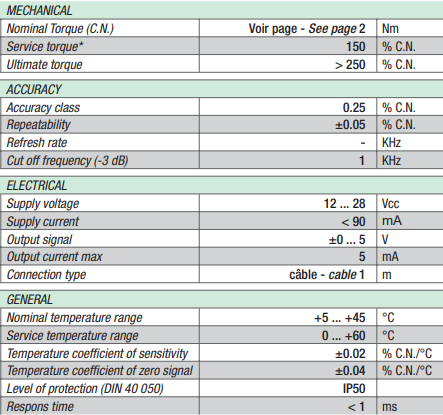

제품 사양표

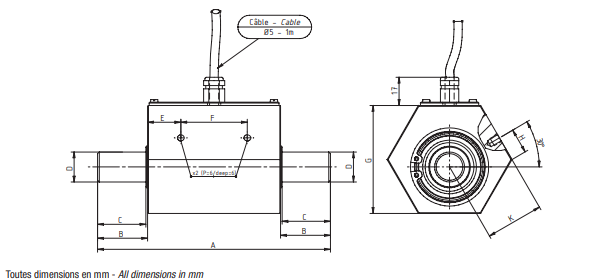

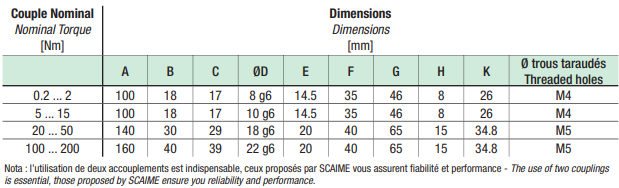

제품 치수
제품 관련 문의 사항은 홈페이지 온라인 문의를 활용해 주시기 바랍니다.
