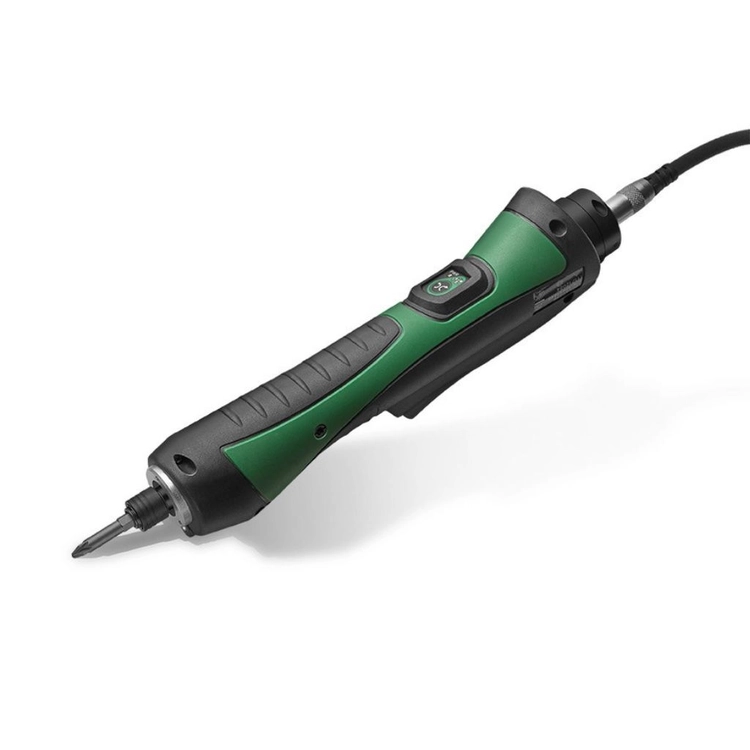

FIAM eTensil 토크/앵글 전류 제어 전동 드라이버
가격문의(상세정보 참조)
모터 전류와 체결 각도를 기반으로 체결 공정을 정밀하게 제어하는 산업용 전동 드라이버입니다. 토크, 각도, 체결 시간을 실시간으로 관리할 수 있으며, 다양한 체결 전략과 Poka-Yoke 기능을 통해 생산 품질을 향상시킵니다. 또한 TPU-C1 및 TPU-C3 컨트롤러와 연동하여 PLC, 자동화 설비 및 스마트팩토리 환경에 적합한 체결 솔루션입니다.
제품 내용
제조사: FIAM Group
제품 유형: 전동 스크류 드라이버 (토크/앵글 전류 제어형 / Torque/angle current control)
대표 모델군: E8CC□A 시리즈 (예: E8CC3A-1200, E8CC2A-2000, E8CC4A-900 등)
주요 특징
토크/각도 전류 제어
모터 전류 계측 기반의 토크 제어와 홀 센서 기반의 각도 감지를 통해 공구 기구부 변경 없이 제어 유닛 상에서 파라미터를 변경하여 체결력을 조절합니다.
- Torque 제어
- Angle 모니터링
- Tightening Time 모니터링
- OK / NOK 판정 지원
다양한 체결 전략 지원
공정 특성에 맞는 다양한 체결 방식을 설정하여 생산성과 품질을 동시에 향상시킵니다.
- Torque Control
- Torque + Time Monitoring
- Torque + Angle Monitoring
- Angle Control
- Stop-by-Time Tightening
- Smart Thread
- Smart Speed
- S.R.O. (Speed Range Optimizer)
스마트 쓰레드
탭핑, 자립식 나사 등 나사산 형성 토크가 최종 체결 토크보다 높은 까다로운 조립 공정을 완벽하게 해결합니다.
스마트 스피드
설정된 각도까지는 고속으로 진입하고, 최종 토크 도달 구간에서는 사전 정의된 저속으로 자동 전환하여 체결 속도와 정밀도를 동시에 확보합니다.
S.R.O. (Speed Range Optimizer)
설정된 목표 토크값을 분석하여 최적의 최종 속도 범위를 자동으로 산출·추천함으로써 과토크 불량을 방지하고 체결 신뢰성을 높입니다.
고급 포카요케(Poka-Yoke) 품질 관리
- 스크류 카운터 : 체결 완료 수량을 실시간으로 카운트하여 나사 누락을 방지
- 체결 시간 검사(Min/Max Time Control) : 체결 시간을 분석하여 나사산 손상 및 이미 체결된 나사의 재체결을 감지
- 체결 각도 모니터링(TPU-C3 전용) : 체결 각도를 분석하여 고무, 탄성 가스켓 등 중요 조립 부품의 누락 여부를 판별
다양한 작업 환경 대응
작업 공간과 설비 구조에 맞춰 다양한 형태를 선택할 수 있습니다.
- Straight Type
- 30° Angle Type
- 90° Angle Type
- Pistol Type
- Up Grip Type
협소한 공간이나 수직 체결 등 다양한 생산라인에 적용 가능합니다.
다양한 시동 방식 지원
작업 환경에 따라 다양한 시작 방식을 선택할 수 있습니다.
- Lever Start
- Push to Start
- Lever + Push to Start
- Latched Lever + Push to Start
설비 자동화 및 작업 방식에 맞춰 유연하게 구성할 수 있습니다.
Extended Warranty
높은 내구성과 신뢰성을 바탕으로 24개월 또는 100만 사이클의 워런티를 제공합니다.
컨트롤러
TPU-C1(기본 제어 유닛)
기본형 컨트롤러로 토크 제어, 스크류 카운팅(Poka-Yoke), 체결 시간 관리, 최근 99회 체결 이력 저장, PLC I/O 및 RS232 통신 등 생산라인에 필요한 핵심 기능을 제공합니다.
- 1개 체결 프로그램
- Torque 제어
- Screw Counting(Poka-Yoke)
- Smart Thread / Smart Speed
- RS232 통신
- PLC I/O
- Industry 4.0(OPC-UA) 지원
TPU-C3(고급 제어 유닛)
고급형 컨트롤러로 TPU-C1의 모든 기능에 Angle 제어 및 모니터링, 최대 8개 프로그램, 시퀀스 제어, 다양한 체결 전략을 추가하여 고신뢰성 체결 공정에 적합합니다.
- 최대 8개 체결 프로그램
- 최대 8-Step 시퀀스
- Torque / Angle / Time 제어
- Angle Monitoring
- Program Remote Selection
- Pre/Post Auto Untightening
- Stop-by-Time Tightening
- Retention 기능
- PLC I/O 및 Industry 4.0(OPC-UA) 지원
제품 사양표

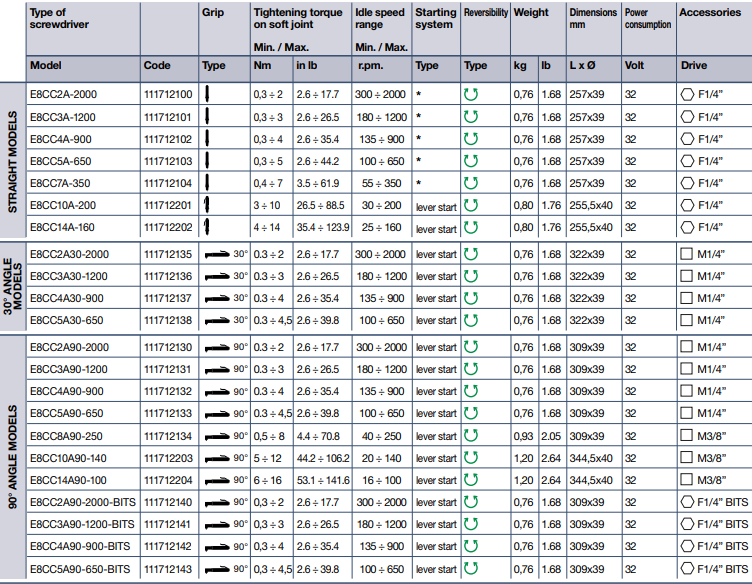

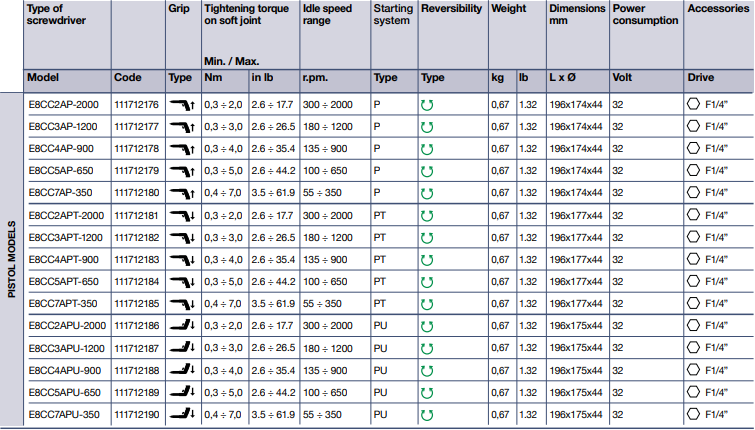

[ 스크류 드라이버 ]

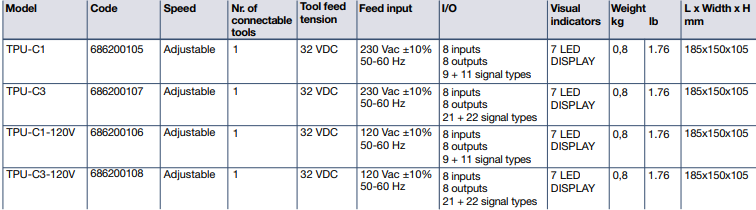

[ 컨트롤 유닛 ]
제품 관련 문의 사항은 홈페이지 온라인 문의를 활용해 주시기 바랍니다.
