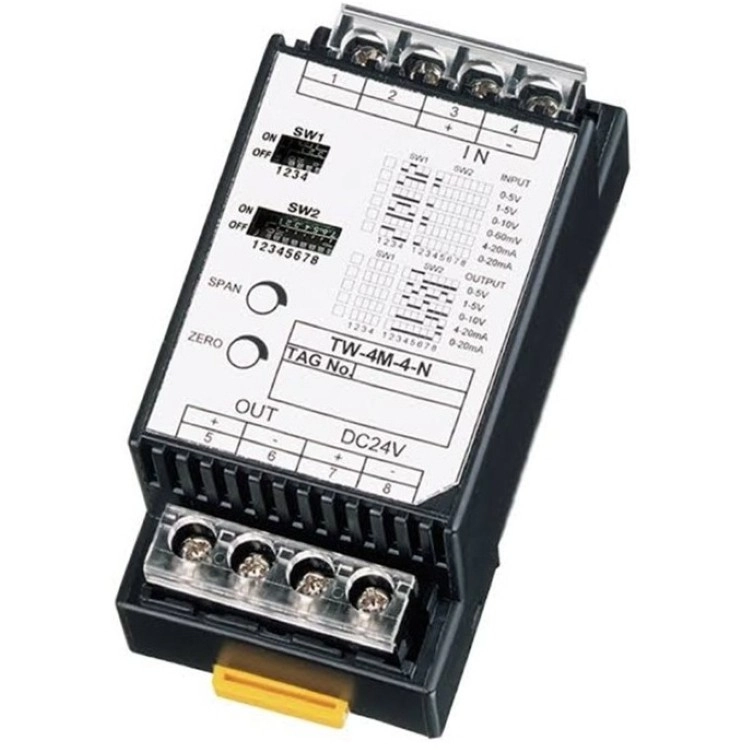

WATANABE - TW-4M
가격문의(상세정보 참조)
딥 스위치 조작으로 전압·전류 입출력 범위를 현장에서 자유롭게 설정하는 만능형 절연 신호 변환기입니다. 3중 절연 구조로 노이즈를 강력히 차단해 고정밀 전송을 보장하며, 폭 48mm의 슬림한 디자인으로 DIN 레일에 간편히 장착할 수 있어 현장 대응에 탁월한 전력 솔루션입니다.
제품 내용
제조사: WATANABE Electric
제품 유형: 로드셀 신호 컨디셔너
주요 특징
멀티 입력/출력 지원
전면의 딥 스위치(Dip SW) 조작을 통해 다양한 전압/전류 입력 및 출력 범위를 현장에서 간편하게 변경할 수 있습니다.
3중 절연 구조
입력, 출력, 전원 공급 회로 간이 상호 절연되어 있어 고정밀 신호 전송 및 노이즈 차단에 탁월합니다.
초소형 DIN 레일 장착
폭 48mm, 높이 94mm의 콤팩트한 사이즈로 제어반 내 공간 효율성을 극대화합니다.
응답 속도 가변 설정
현장 환경에 따라 응답 속도를 1ms, 50ms, 500ms로 선택하여 설정할 수 있습니다.
제품 사양
| 항목 | 상세 사양 |
| 출고 시 기본 설정 | 입력: 1 ~ 5 VDC / 출력: 4 ~ 20 mADC (정밀도: ±0.25% F.S. 이내) |
| 범위 변경 오차 | • 입력 범위 변경 시: ±1% F.S. 이내 (단, -5~5VDC, -10~10VDC 설정 시 ±2% F.S.) • 출력 범위 변경 시: ±1% F.S. 이내 (단, -5~5VDC, -10~10VDC 설정 시 ±2% F.S.) |
| 온도 특성 | ±0.02% F.S./°C |
| 응답 속도 | 1ms, 50ms 또는 500ms 이하 (정격 출력의 90% 도달 시간) |
| 절연 저항 | 입력-출력 간 또는 전원 간 100 MΩ 이상 (at 500 VDC) |
| 절연 내력 (내전압) | 입력-출력 간 또는 전원 간 2,000 VAC에서 1분간 |
| 전원 전압 | 100 ~ 240 VAC ±10% 또는 24 VDC ±10% |
| 소비 전류 | • AC 100V 사용 시: 50mA 이하 • DC 24V 사용 시: 80mA 이하 |
| 동작 환경 | 온도: -5 ~ +50°C / 습도: 90% RH 이하 (결로 없을 것) |
| 보관 환경 | 온도: -10 ~ +70°C / 습도: 60% RH 이하 (결로 없을 것) |
| 케이스 재질 | Black PBT 94-V0 |
| 제품 중량 | 약 130g |
전원 사양 옵션 (구매 시 선택)
옵션 1) TW-4M-1-N: AC 100 ~ 240 V (±10%) 50/60Hz (소비전류 50mA 이하)
옵션 2) TW-4M-4-N: DC 24 V (±10%) (소비전류 80mA 이하)
가변 입력/출력 범위 (Dip Switch 설정 가능)

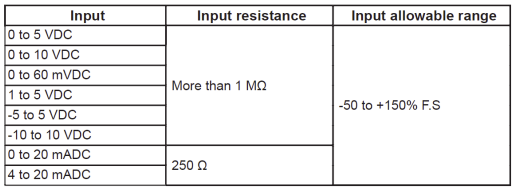

입력 가능 범위:
출력 가능 범위:

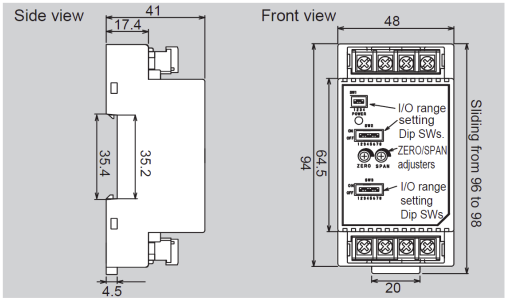

외형 치수
정면 크기: 48mm (가로) × 94mm (세로)
측면 깊이: 41mm (레일 장착부 포함시 총 깊이 약 45.5mm)
장착 방식: 35mm DIN 레일 규격 대응
제품 관련 문의 사항은 홈페이지 온라인 문의를 활용해 주시기 바랍니다.
