SANTEST - GY Series
가격문의(상세정보 참조)

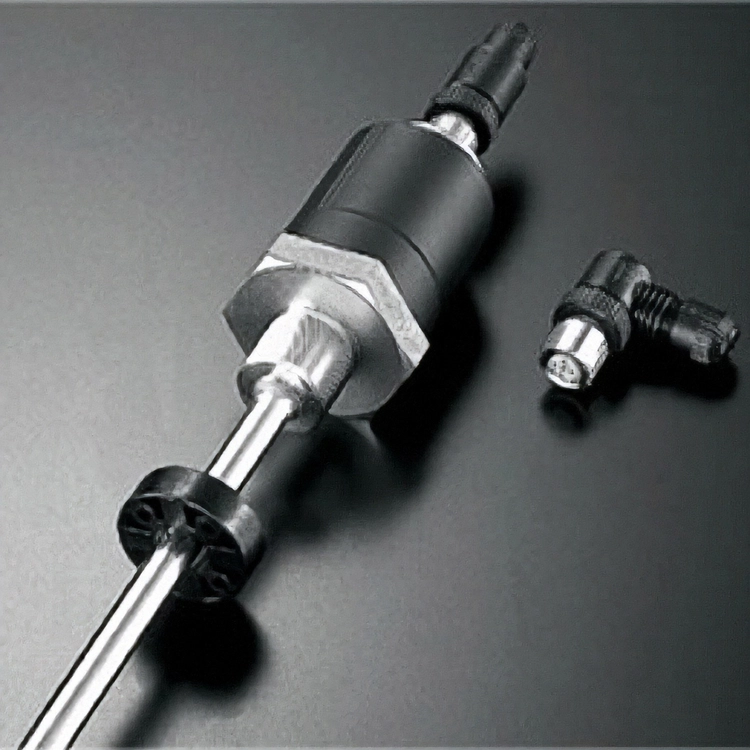

자기변형 현상(비데만 효과)을 응용한 비접촉식 절대위치 변위 트랜스듀서입니다. 이동하는 마그넷이 가이드 와이어 주변에서 초음파를 발생시키고, 그 전파 시간을 정밀하게 측정하는 방식으로 절대 위치를 검출합니다. 전원을 재투입해도 원점 복귀가 필요 없으며, 마모 없는 비접촉 구조로 장기간 안정적인 계측 솔루션입니다.
제품 내용
제조사: Santest CO., LTD.
제품 유형: 비접촉식 마그넷 변위센서
주요 특징
비접촉 절대위치 계측
마모 부품이 없는 비접촉 구조로 유지보수 부담이 적고, 전원 재투입 후에도 즉시 절대위치 출력이 가능합니다.
1μm 고분해능
최소 분해능 1μm의 고정밀 측정을 지원하며, SSI 출력 모델의 경우 24~27비트의 위치 데이터를 출력합니다.
다양한 출력 인터페이스
아날로그(전류·전압), SSI, A/B 상 펄스, EtherNet/IP, PROFIBUS DP, CANopen, PWM 등 풍부한 출력 방식을 지원하여 기존 설비 및 PLC와의 호환성이 뛰어납니다.
컨트롤러 일체형 / 분리형 선택 가능
설치 공간과 배선 조건에 따라 컨트롤러 내장형(All-in-one)과 외부 컨트롤러 분리형 중 최적의 모델을 선택할 수 있습니다.
다양한 환경 대응 모델 보유
고온(최대 120°C), 70MPa 내압, 방폭 구조(ExdⅡCT6 / ExiaⅡCT4 등), 수중 사용 옵션 등 가혹한 환경에 대응하는 특수 모델을 갖추고 있습니다.
풍부한 라인업
로드형, 리니어 프로파일형, 내압형, 플렉시블 로드형, 방폭형까지 폭넓은 형태로 제공되어 유압 실린더 내장, 액위 계측, 자동화 설비 등 다양한 용도에 적용 가능합니다.
모델 라인업
[ 로드형 ]
컨트롤러 일체형
GYMRA — 플랫 헤드, 아날로그 출력, 센서 소자 탈착 가능
GYMRS — SSI 출력, 최소 분해능 1μm, 24~27비트 위치 데이터 출력
GYMA — 컴팩트 헤드, 전류 출력 전용
GYSE-A — 고정밀 아날로그 출력, 2채널 출력(2점 간 거리 / 각 위치), 속도 출력 가능
GYSE-Q — A/B 상 펄스 출력, 분해능 1μm
GYSE-S — SSI 출력, 분해능 1μm
GYSE-P — PROFIBUS DP 출력, 분해능 1μm, 최대 32개 마그넷 검출
GYSE-EP2 — EtherNet/IP 출력, 분해능 1μm, 최대 20개 마그넷 검출
GYcAT — 표준 아날로그 출력, 알람 출력 내장
GYcAT4 — 1채널 출력, 알람 출력 없음
GYAF1 — 플랜지형 플랫 헤드, 아날로그 출력
GYPD — 실린더 내장형 컴팩트 센서, 아날로그 / PWM / CANopen 출력
GYPS — 실린더 내장형 컴팩트 센서, 롱 스트로크(최대 2,400mm), 아날로그 / PWM / CANopen 출력
외부 컨트롤러 조합형 — 컴팩트 프로브
GYMS — 표준형, 컴팩트 헤드
GYGS — 슬림 헤드형
GYPM — 컴팩트 헤드, 베이스 데드존 최소화
GYPE2K — 로드 직경 Φ4, 쇼트 스트로크
GYPMR — 컴팩트 헤드, 유압 실린더 내장 가능
외부 컨트롤러 조합형 — 고성능 프로브
GYMR6 — 고정밀, 슬림 헤드, 센서 소자 탈착 가능
GYSE-R — 고정밀, 센서 소자 탈착 가능, 자동 캘리브레이션
GYcRS — 표준형, 수중 사용 옵션 가능
GYcRP — 고온 로드 / 내충격 / 수중 등 다양한 옵션 대응
GYMR5 — 고성능 슬림 헤드형
GYFRS — 플랜지 헤드 견고형, SRT 옵션 표준 탑재
GYHTR — 고온 대응형 (주위 온도 최대 120°C)
GYHR — 고온 대응형 (주위 온도 최대 100°C)
[ 리니어 프로파일형 ]
컨트롤러 일체형
GYMRA-PF — 슬림 헤드, 아날로그 출력
GYSE-A-PF — 고정밀 아날로그 출력, 2채널 출력, 속도 출력 가능
GYSE-Q-PF — A/B 상 펄스 출력
GYSE-S-PF — SSI 출력
GYSE-P-PF — PROFIBUS DP 출력
GYSE-EP2-PF — EtherNet/IP 출력
GYKS2 — 아날로그 출력
외부 컨트롤러 조합형 — 고성능 프로브
GYMR6-PF — 고정밀, 플랫 헤드, 센서 소자 탈착 가능, 자동 캘리브레이션
GYSE-R-PF — 고정밀, 센서 소자 탈착 가능, 자동 캘리브레이션
GYKM-RS — GYcRS 센서 탑재
GYKMR — GYKM-RS 동급 성능, GYKS2 동급 컴팩트 사이즈
[ 내압형 (70MPa) ]
GYRHP-MRA — 컨트롤러 일체형, 아날로그 출력
GYRHP-MR6 — 외부 컨트롤러 조합형, 고성능 프로브
[ 플렉시블 로드형 ]
GYSE-A-FX6 — 플렉시블 로드 (굴곡 배선 가능)
[ 방폭형 ]
컨트롤러 일체형
EX-GYdT-A — 방폭 구조 (ExdⅡCT6), 소형 헤드, 아날로그 출력, 직결 케이블
EX-GYdS-A — 방폭 구조 (ExdⅡCT6), 아날로그 출력, 단자함 케이블 연결
컨트롤러 분리형
IGY4 — 본질안전 방폭 구조 (ExiaⅡCT4 / ExiaⅡAT4 선택 가능)
IGY3 — 본질안전 방폭 구조 (ExibⅡCT4), 고온 로드 옵션 가능 (100°C)
EX-GYdT-R — 방폭 구조 (ExdⅡCT6), 컴팩트 헤드, 직결 케이블
EX-GYdS-R — 방폭 구조 (ExdⅡCT6), 단자함 케이블 연결
[ 컨트롤러 ]
GYHC — 고정밀·고기능 아날로그 출력, 2채널 / 속도 출력 / 고속 샘플링 / 자동 캘리브레이션
GYFC2/3 — 아날로그 출력 컨트롤러
GYDC-S1 — 디지털 출력 (병렬 바이너리/그레이), 자동 캘리브레이션
GYDC-05 — 고성능 디지털 출력, 고속 샘플링, SSI / A/B 상 펄스 옵션 추가 가능
IRDS-GY — CC-Link / CC-Link IE / EtherNet/IP / EtherCAT / PROFIBUS 변환 지원
DC-Q-G — MELSEC-Q 내장형 변환 유닛
DC-R-G — MELSEC iQ-R 내장형 변환 유닛 (출시 예정)
[ 단자함형 (액위계) ]
GYTB-SA — 단자함 배선형
제품 관련 문의 사항은 홈페이지 온라인 문의를 활용해 주시기 바랍니다.
